MP型磁力驅動循環泵|結構圖尺寸圖

MP型磁力驅動循環泵結構圖：

磁力驅動循環泵運轉是在連軸上和葉輪上分別裝配有磁性材料而互相吸引偶合，無需配以傳統機械軸封，因而是完全密封的。電動機轉動扭力是通過主動磁及及從動磁的引力帶動葉片工作運轉。現今慣用的磁力驅動泵極大的缺點是在缺液情況下絕對嚴禁運轉否則整機將毀壞，給使用者增添不必要的麻煩和煩惱。"申銀泵業"的磁力驅動泵則不必為此擔心。它采選了一種特別設計的特配方陶瓷作軸承，具有極強的耐磨性和抗腐蝕性，使其先進性能和質量安全得以絕對的保證。
　　磁力驅動循環泵概用無軸封設計，完全避免了傳統機械軸封泵存在的液體泄漏引起的腐蝕后污染的缺陷，是工業設備上理想的液體輸送泵。

部件
1、固定螺線及墊圈
2、泵殼
3、泵軸
4、葉輪
5、被動磁鐵
6、密封圈
7、隔離套
8、主動磁鐵
9、電機

材料
不銹鋼
聚炳烯增強玻璃纖維
氧化鋁陶瓷
聚炳烯增強玻璃纖維
鍶鐵氧體
氟橡膠
聚炳烯增強玻璃纖維
鍶鐵氧體

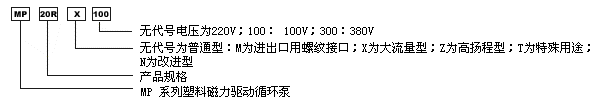

產品意義：

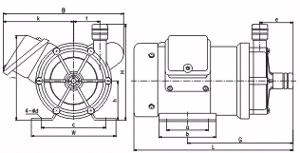

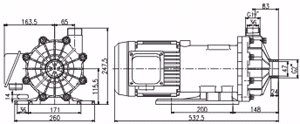

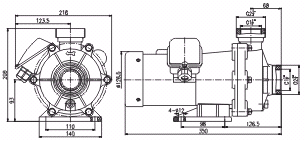

外形安裝尺寸：

型　　號	a	b	c	d	e	f	G	h	H	W	L
MP-15R	49	63	68	6	38	23	121	45	100	82	196.5
MP-15RN	49	63	68	6	39.5	24.5	117.5	46	100	82	180
MP-20R	30	50	68	5.5	38.5	28.5	131.5	56	116	85	209
MP-20RZ	30	50	68	5.5	40	40	134	56	126	85	212
MP-20RM	30	50	68	5.5	34	28.5	127	56	117	85	204.5
MP-30R	40	64	100	9	48	30	166.5	60	130	120	249.5
MP-30RZ	40	64	100	9	40	40	151	60	130	120	234
MP-30RM	40	64	100	9	48	30	166.5	60	130	120	249.5

型號	a	b	c	d	e	f	G	h	H	W	L
MP-20RX	30	50	68	5.5	46.5	-	143	56	130	85	220.5
MP-30RX	40	64	100	9	48	-	169.5	60	138	120	252.5
MP-40RX	40	64	100	9	48	-	170.5	60	138	120	277

型　　號	a	b	c	d	e	f	G	h	H	W	L	B	J	K
MP-40R	40	64	100	9	48	30	167.5	60	130	120	274	-	118	60
MP-40RM	40	64	100	9	48	30	167.5	60	130	120	274	-	118	60
MP-55R	40	64	100	9	56.5	43	198.5	65.5	161	120	275	-	140	54
MP-55RZ	40	64	100	9	56.5	43	198.5	65.5	161	120	275	-	140	54
MP-70R	70	96	108	9.5	55.75	44	177	66	161	142	267	202	142	118
MP-70RM	70	96	108	9.5	52.75	44	174	66	156	142	264	202	142	118
MP-100R	70	100	110	9	66	44	195.5	74	174	156	322	202	150	118
MP-100RM	70	100	110	9	66	44	195.5	74	174	156	322	202	150	118
MP-100RX	70	100	110	9	63	40	196.5	74	174	156	323	205	167	124
MP-120R	98	130	110	12	80	51	184.5	93	208	140	359	216	187	123

型號	a	b	c	e	f	G	h	H	W	L	J	K
MPH-400	98	130	110	80	51	188	94	209	140	384	183	128
MPH-401	130	175	130	98	57.5	244	114	247	160	475	208	137

1、螺紋接口式泵性能及安裝尺寸同軟管接口式泵；
3、MHP-400磁力泵裝配的電動機可選配IEC標準尺寸71的
0.37kW法蘭接口的電動機
5、G=英國直管螺紋規格；

2、MP-120RT磁力泵接口全新設計，裝拆方便快捷，適合
于家庭觀賞魚或海鮮養殖等行業；
4、MPH-401磁力泵裝配的電動機可選配IEC標準尺寸80的
0.75kW法蘭接口的電動機。
6、規格和尺寸如有更改恕不另行通知。
