信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道沖聯密封，選用新型硬質耐腐碳化鎢材料，具有密封可靠、耐磨、壽命長特點。
葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。

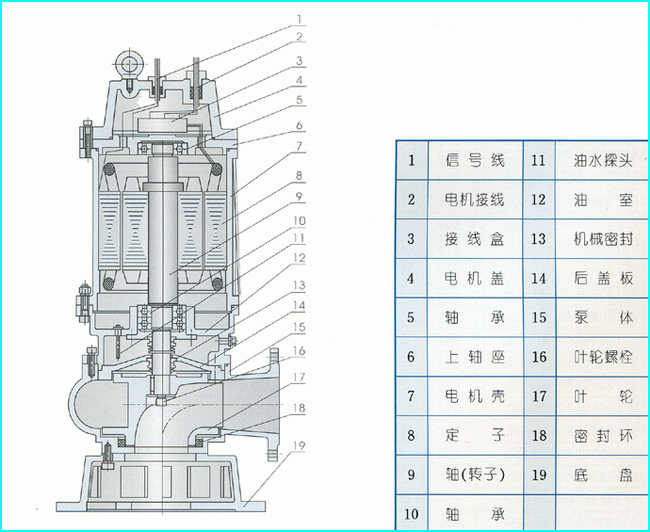

無堵塞潛水排污泵結構圖：
WQ型無堵塞潛水排污泵
結構圖
QW、WQ型無堵塞潛水排污泵結構說明：
QW、WQ型無堵塞潛水排污泵由電機兩部分組成，二者通過油隔離室及機械密封組件隔開，屬電機一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
關鍵字：WQ型無堵塞潛水排污泵結構圖|CAD圖紙
[來源：原創] [作者：水泵專家] [日期：10-09-09] [熱度：]
