CDLF輕型不銹鋼多級泵
結構圖|CAD圖紙

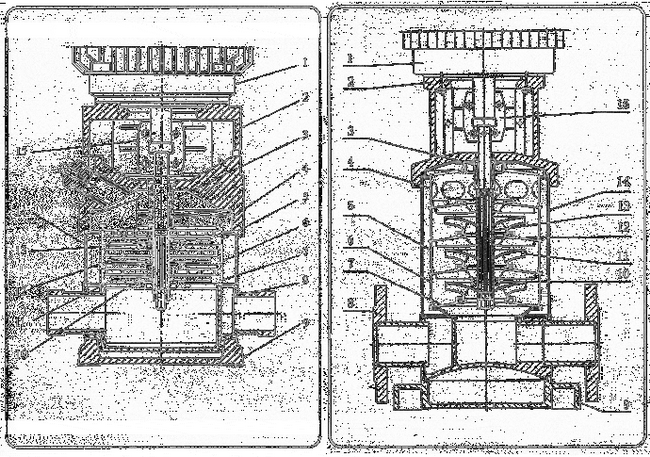

CDLF型輕型不銹鋼立式多級泵結構圖：
序號
名稱
材料
序號
名稱
材料
1
電機
2
泵頭
鑄鐵ASTM25B
3
機械密封
4
出水導葉
不銹鋼AISI304
5
支撐導葉
不銹鋼AISI304
6
導葉
不銹鋼AISI304
7
導流器
不銹鋼AISI304
8
進出水段
不銹鋼AISI304
9
底座
鑄鐵ASTM25B
10
軸承
碳化鎢
11
葉輪
不銹鋼AISI304
12
軸
不銹鋼AISI316
13
葉輪隔套
不銹鋼AISI304
14
耐壓筒
不銹鋼AISI304
15
聯軸器
碳鋼
零部件
氟橡膠、橡膠
關鍵字：CDLF輕型不銹鋼多級泵結構圖|CAD圖紙
[來源：原創] [作者：水泵專家] [日期：10-09-09] [熱度：]
