一、產品概述：

　　氟塑料是當今世界非常優秀的耐腐蝕材料，我單位選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。

　　二、產品特點：

　　1、 泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。

　　2、 葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。

　　3、 軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。

　　4、 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

　　三、使用范圍:

　　IGF型襯氟管道泵適用于-85℃~+200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門.

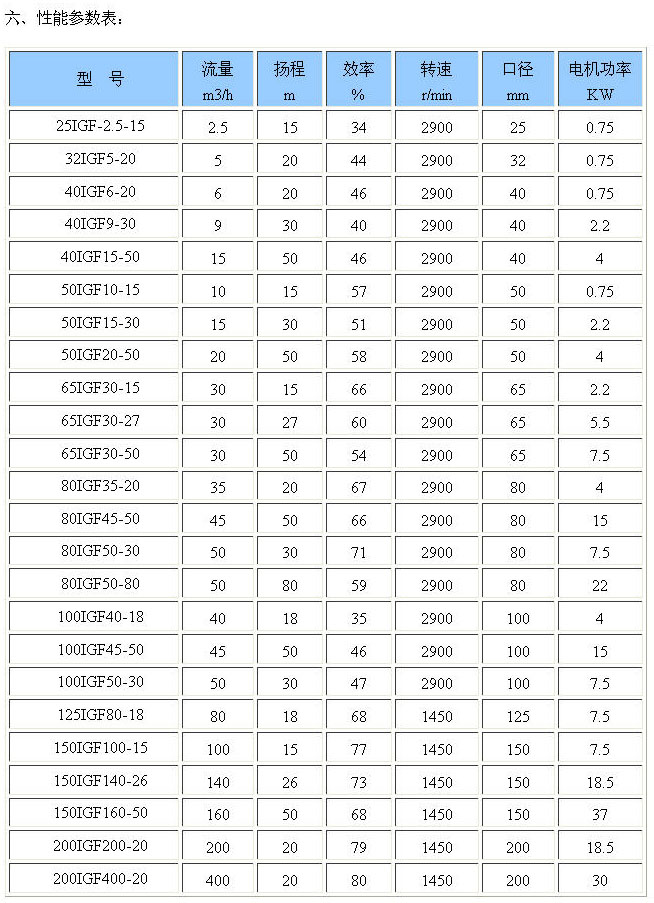

　　四、性能參數：

　　流量(Q)2.5-400m3/h

　　揚程(H)15-80m

　　工作壓力(P)2.5MPa

　　五、設計特點：

　　(1)泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。

　　(2)葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。

　　(3)軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

　　(4)安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　(5)可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

　　(6)可根據管路布置的要求采用泵的豎式和橫式安裝。
