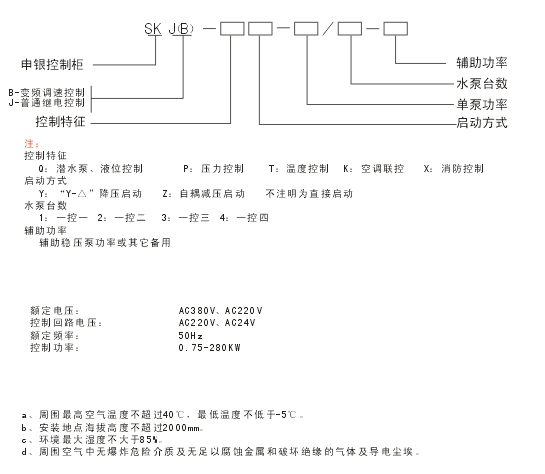

SKJ系列水泵控制柜

　　SKJ系列水泵控制柜可以根據用戶和設計的要求，設計了潛水泵、液位控制型、壓力控制型、消防專用控制型、溫度控制型和空調聯控型，各型號分別具有主回路短路、缺相和過載保護，并根據功率的大小和設計的要求，可分為直接啟動、自耦降壓啟動和“Y-△”啟動。

　　SKJ系列水泵控制柜分為一控一、一控二(一用一備)、一控三(二用一備)、一控四(二用二備、三用一備)和一控多泵等設計，及根據客戶的需求設計生產各種電氣控制裝置，滿足了廣大用戶的需要。

　　

　　概 述

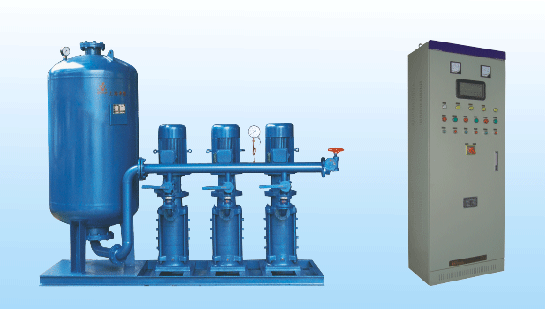

　　SKB變頻控制柜系由國際上著名的變頻器、可編程序控制器、PID控制器和壓力傳感器，及其它低壓電器等組成。它是自動變頻恒壓供水設備的控制部分。該控制柜是引進國際上先進的變頻技術和微電腦控制技術，配合水泵組以設定壓力通過自動控制水泵的電機轉速和自動控制水泵的工作臺數，以達到自動供水的目的。被廣泛應用于高層建筑、生活小區的生活泵和消防泵控制系統。本控制柜分為一控一、一控二、一控三、一控四。

　　工作原理

　　SKB變頻控制柜由壓力傳感器所輸出的電信號送至PID控制器運算處理，并將運算結果分別送至可編程序控制器和變頻器，同時與設定壓力值不斷進行比較，自動調節變頻器的輸出頻率，調節電機的頻率，從而調節了水泵電機的轉速，如用水量減少時變頻器調節水泵降低轉速，用水量增加時變頻器調節水泵增加轉速，一直加速到最高轉速時，變頻切換為工頻工作。在多臺泵組中，隨著用水量增加，第一臺水泵加速運轉，轉速達到最高時，變頻運轉切換為工頻運轉，此時變頻控制切換到另一臺水泵使之變頻調速運轉。

　　技術參數

　　額定電壓：AC380V

　　額定回路電壓：AC220V

　　額定頻率：50Hz

　　儀表反饋信號：電壓DC0-10V 電流DC4-20mA

　　調節方式：數字PID

　　調節精度：0.01MPa

　　壓力范圍：0.1～2.7MPa

　　控制電機容量(單臺)：0.75～280KW

　　控泵臺數：1-6臺
